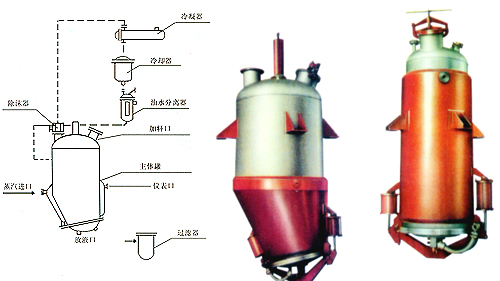

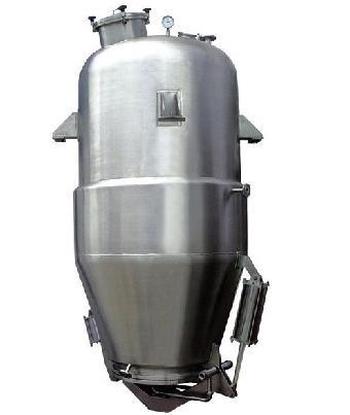

TQ 系列多功能提取罐

概述
       本設備可以用于中藥、食品、化工行業的常壓、水煎、濕浸、熱回流、強制循環滲透、芳香油提取及有機溶媒回收等多種工藝操作。具效率高，操作方便等優點。機組裝置選材優良，廣泛應用制藥、食品、化工等行業揮發油的提取。

主要技術參數

	0.5	1.0	2.0	3.0	6.0
全容積（L）	500	1200	2500	1200	1200
罐內設計壓力（MPa）	0.09
夾套內設計壓力（MPa）	0.3
罐內允許真空度（MPa）	60
壓縮空氣壓力（MPa）	0.6-0.7
投斜門直徑（mm）	300	300	400	300	300
加熱面積（M²）	2.4	3.1	4.2	3.1	3.1
冷凝面積（M²）	3	5	5	5	5
冷卻面積（M²）	1	1	1	1	1
過濾面積（M²）	0.25	0.25	0.25	0.25	0.25
設備重量（kg）	1000	1500	1800	1500	1500
外形尺寸（mm）	φ1400×φ2300	φ1700×φ2900	φ1800×φ3700	φ1700×φ2900	φ1700×φ2900
能耗（kg/h）	200	245	325	245
